| 部 件 |
项 目 |
详 细 规 格 |
| 轮廓投影系统 |
显示屏型号 |
MA 230 P |
| 显示屏直径 |
110 mm |
| 放大倍数 |
30x, 50x* |
| 透视照明系统 |
卤素灯 |
6 V, 20 W, G4 |
| 磨削头单元 |
修正磨削砂轮 |
最大 Φ200 mm |
| 驱动电机 |
0.12 kW |
| 可调R.P.M. |
0 - 2050 |
| 旋转范围 |
190° |
| 行程范围 |
0 - 25 mm |
| 工作头主轴单元 |
磨削砂轮 |
最大 Φ200 mm |
| 可调R.P.M. |
0 - 2300 |
| 驱动电机 |
0.25 kW |
| 主轴端 |
参照规定 |
| 坐标工作台 |
由投影系统的光学零点对砂轮作精确定位 |
| 工作范围 |
最大砂轮直径 |
Φ200 mm |
| 最小砂轮直径 |
Φ40 mm |
| (Φ<75 mm时需设定2次) |
约 6 kVA |
| 机器体积 |
W x D x H (cm) |
125 x 105 x 185 |
| 重量 |
620 kg |
| 电器接口 |
接口功率 |
2 kW |
| 电压 |
3 x 400 V AC |
| 频率 |
50 CY |
| 主熔断器 |
3 x 3 A |
| 废屑过滤装置 |
型号 |
KK 5 S |
| 空气排量 |
600 m3/h |
| 液压单元 |
型号 |
Micro Fluid AK |
| 容积 |
3 L |
| * 标准配置 |
|
 |

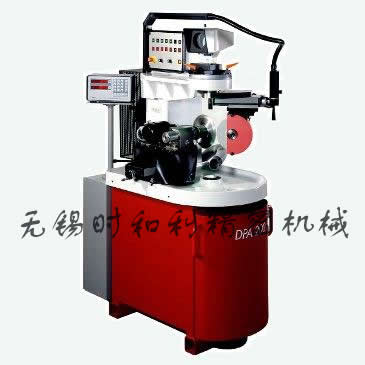

- 新的或者已经使用过的金刚石砂轮和氮化硼砂轮都可
用DPA 200进行修整成形。
- DPA 200使用对应的砂轮适配器对砂轮进行整形，
最大直径可达到200mm。
|
