| 部 件 |
项 目 |
详 细 规 格 |
| 投影系统 |
视野 |
300 x 200 mm |
| |
放大倍率 |
10x, 20x, 50x |
| 透视照明系统 |
卤素, 冷光源 |
12 V, 100 W |
| 冷却离心机 |
箱体容量 |
80 L |
| 磨头旋转能力 |
CNC控制旋转轴,水平 |
Z ±30° |
| 倾斜角度 |
α -15° |
| 磨削行程 |
行程长度 无级调控 |
W2 0-78 mm |
| 行程速度 无级调控 |
0-280 strokes/min. |
| 磨削主轴 |
主轴电机 |
1 hp;(可选:1.5 hp) |
| 主轴转速 |
最大 4'000 rpm |
| 砂轮直径 |
最大 150 mm |
| 钻孔直径 |
46 H6 |
| 工作行程范围 |
表面宽度,数控轴 |
X 120 mm |
| 表面深度,数控轴 |
Y 50 mm |
| 辨析率 |
直线轴 |
0.0001 mm |
| 旋转轴 |
0.001° |
| 加工台面 |
台面大小 |
500 x 290 mm |
| 高度调整 |
W1 80 mm |
| X轴工作行程范围 |
U1 95 mm |
| Y轴工作行程范围 |
V1 50 mm |
| 不同加工工件的工作行程: |
|
|
| 平面加工 |
最大磨削高度 |
70 mm |
| 最大工件高度 |
160 mm |
| 圆周加工 |
最大工件直径 |
200 mm |
| 机器体积 |
W x D x H (cm) |
180 x 170 x 190 |
| 重量 |
2500 kg |
 |

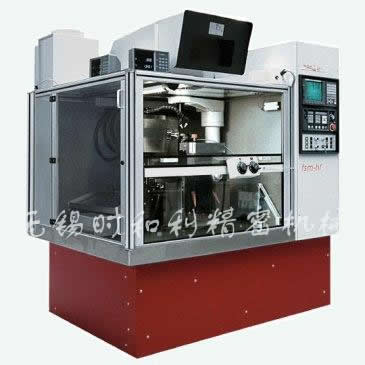

- FSM150可以非常好的满足您在高精度曲线轮廓磨削
方面的要求。
- 大量的标准组件和磨具系统可以根据您的需要进行
选择安装。
|
