| 部 件 |
项 目 |
详 细 规 格 |
| 投影屏幕 |
|
Φ500 x 250 mm |
| 放大倍率 |
|
10x, 20x, 50x |
| 磨削行程 |
行程距离 无级调控 |
10 - 80 mm |
| 行程速度 无级调控 |
0 - 150 strokes/min. |
| 砂轮 |
最大直径 |
175 mm |
| 主轴转速 |
无级调速 |
500 to 5'000 rpm |
| 磨头倾斜转动范围 |
C轴 水平 |
±12° |
| B2轴 侧平面 |
±4° |
| A2轴 垂直 |
-2° to +10° |
| 磨头行程 |
X轴方向 |
70 mm |
| Y轴方向 |
100 mm |
| 工件行程 |
U轴 |
100 mm |
| V轴 |
70 mm |
| Z2轴 高度调节 |
100 mm |
| 正弦夹具工作台 |
夹具台面大小 |
120 x 180 mm |
| 正弦变化范围 |
0° to 25° |
| 水平旋转范围 |
±30° |
| 电源要求 |
|
约 3 kVA |
| 重量 |
|
约 1100 kg |
 |

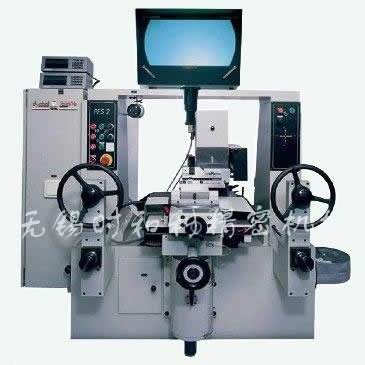

- PFS 02的使用范围非常广泛，可加工平面、燕尾
及圆形工件。
|
