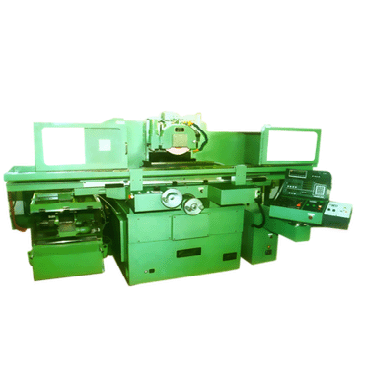

| 1. 世界一流超精密成形平面磨床。 |
| |
| 2. 产品制作技术及外购件100％日本长岛 精工株 |
| 式会社提供。 |
| |
| 3. 标准配置上下、前后两轴高精度光栅尺 |
| （0.0001mm）及实际位置显示器 |
| |
| 4. 全部导轨面及接触面人工刮研，世界仅此一 |
| 家。 |
| |
| 5. 彩色液晶触摸屏幕，操作极其方便，迅速进行 |
| CNC加工 |
| |
| 6. 标准配置圆弧及角度砂轮成形修整器（工作台 |
| 一侧三点修整方式） 标准配置极其实用机械式 |
| 手轮（前后轴左右轴） |
| |
项目 |
单位 |
|
-MD |
性能 |
工作台面工作尺寸（长 × 宽） |
mm |
700×300 |
工作台最大移动量 |
左右 |
mm |
760 |
前后 |
mm |
340 |
工作台面到砂轮主轴中心高度 |
mm |
MAX 500 |
电永磁吸盘最大尺寸 |
mm |
600×300 |
地面距工作台高度 |
mm |
1030 |
加工工件最大重量
（含电磁吸盘及修正器） |
kg |
100 |
工作台
（左右） |
T 型槽尺寸 × 槽数 |
mm |
12×3 |
工作方式 |
标准配置 |
|
手动及液压伺服自动转换 |
标准配置 |
|
具有自动低速启动功能 |
左右方向移动速度 |
m/min |
0 ～ 20 |
工作台
（前后） |
机械式手轮进给 |
手轮旋转１周 |
mm |
4 |
小手轮最小刻度值 |
mm |
0.01 |
最小显示值 |
mm |
0.0001 |
前后自动进给伺服电机
|
连续速度 |
mm/min |
0 ～ 600 |
间断进给 |
进给位置 |
|
两端或工作台右侧单边 |
进给量 |
mm |
0 ～ 7 |
标准配置 |
|
具有精磨进给时速度及进给量 1/2 减少功能 |
高精度光栅尺 |
标准配置 |
|
0.0001 （ 0.1μm ） |
全闭环定位功能 |
标准配置 |
mm |
0.0001 （ 0.1μm ） |
磨头
（上下） |
移动量 |
|
400 |
快速升降速度 |
mm/min |
600 |
| 手动进给伺服电机 |
方式 |
|
电子手轮 3 档倍率切换 |
手轮旋转１周 |
mm |
|
最小进给量 |
mm |
|
自动进给
（光栅尺信号指令方式） |
总进给量 |
μm |
任意量设定 |
精磨开始量 |
μm |
任意量设定 |
每次进给量 （途中可变更） |
上段 |
μm |
各段
0.1,0.2,0.3,0.5,0.7,1
,0.2,3,5,7,10,15,20 |
中段 |
下段 |
方式 |
切入磨削 |
|
单侧进给或工作台两端进给 |
平面研 |
|
前后两端进给 |
无火花研磨次数 |
往复 |
0, 1, 2, 4, 6 |
高精度光栅尺 |
标准配置 |
mm |
0.0001 （ 0.1μm ） |
控制系统显示值 |
标准配置 |
mm |
0.0001 （ 0.1μm ） |
磨头上部平行自动修整 |
MD 机型标准配置 |
|
总修整量显示及平时砂轮外周位置显示功能 |
间隔 |
|
0～999 |
|
修整器修整量 |
|
0 ～ 99 |
每次修整量 |
|
0 ～ 99 |
修整次数 |
回 |
0 ～９ |
砂轮 |
使用尺寸 |
mm |
φ305×φ76.2× 巾 32 |
转速 |
rpm |
0 ～ 3600 （无级变速） |
电动机 |
kw |
7.5kw 4P |
润滑方式 |
标准配置 |
|
全自动润滑（自动检测油量不足） |
砂轮卡盘锥度 |
|
45×1/6 |
机床面积 长 × 宽 |
mm |
3000×2400 |
机床重量 |
kg |
约3500 |
| ［标准随机附件］ |
|
［特殊附件］ |
| 1、 砂轮及砂轮卡盘 |
|
1、 吸尘装置和各种冷却装置 |
| 2、标准工具 |
|
2、 电永磁吸盘及磁力可调整装置 |
| |
|
3、 读数0.5μm测长器 |
| |
|
4、 后部防尘护罩 砂轮平衡架 |
